Złącza PV w instalacjach fotowoltaicznych – dlaczego producenci paneli zalecają dedykowane rozwiązania?

Instalacje fotowoltaiczne projektowane są z myślą o długiej i bezawaryjnej pracy. Standardowy okres eksploatacji systemu PV przekracza dziś często 25 lat, dlatego każdy element instalacji począwszy od modułów, przez przewody, aż po złącza musi zapewniać stabilne parametry elektryczne i odporność na trudne warunki środowiskowe. Jednym z komponentów, który bywa niedoceniany na etapie projektowania, są złącza fotowoltaiczne typu MC4.

Złącza MC4 stały się rynkowym standardem. Są one stosowane w zdecydowanej większości instalacji fotowoltaicznych, zarówno w małych systemach dachowych, jak i w dużych farmach PV. Popularność tego rozwiązania wynika z jego niezawodności, łatwości montażu oraz kompatybilności z większością modułów dostępnych na rynku. Choć są to niewielkie elementy instalacji, ich rola w praktyce jest kluczowa. To właśnie złącza MC4 odpowiadają za bezpieczne i trwałe połączenie modułów fotowoltaicznych w stringi oraz ich podłączenie do falownika.

Ryzyko ukryte w złączach – bezpieczeństwo instalacji fotowoltaicznej

W instalacji pracującej pod napięciem sięgającym nawet 1500 V DC każde połączenie elektryczne musi być wykonane w sposób zapewniający minimalną rezystancję styku, co zapobiega przegrzewaniu się punktów połączeniowych oraz gwarantuje pewne połączenie styków z przewodem solarnym, ograniczając ryzyko powstawania łuku elektrycznego, zwarć doziemnych i porażeń prądem.

Niewłaściwie dobrane lub niskiej jakości złącza mogą prowadzić do zwiększenia oporu elektrycznego, lokalnego przegrzewania się połączeń, a w skrajnych przypadkach nawet do pożaru instalacji fotowoltaicznej.

Producenci modułów fotowoltaicznych coraz częściej podkreślają w dokumentacji technicznej konieczność stosowania dedykowanych złączy lub komponentów zgodnych z określonym systemem połączeniowym. W praktyce wynika to z faktu, że nawet bardzo podobne wizualnie złącza różnych producentów mogą różnić się detalami konstrukcyjnymi i elektrycznymi. Minimalne różnice w tolerancjach wymiarowych, sile docisku styków czy technologii wykonania mogą wpływać na jakość połączenia elektrycznego.

Jeśli styki nie pracują z odpowiednim naciskiem, wzrasta rezystancja przejścia, co prowadzi do powstawania dodatkowych strat energii oraz do podwyższenia temperatury w miejscu połączenia. W praktyce instalacyjnej zdarzają się przypadki mieszania złączy różnych producentów. Na pierwszy rzut oka wydają się one kompatybilne, ponieważ mają podobny kształt i system zatrzaskowy. Jednak producenci paneli PV często wyraźnie wskazują, że takie rozwiązanie nie jest zalecane, a w niektórych sytuacjach może nawet skutkować ograniczeniem gwarancji na moduły. Wynika to z faktu, że wiele problemów eksploatacyjnych w instalacjach PV jest związanych właśnie z niewłaściwie wykonanymi połączeniami po stronie DC.

Do pracy w trudnych warunkach

Złącza tego typu projektowane są z myślą o pracy w trudnych warunkach środowiskowych.

• Charakteryzują się wysokim stopniem szczelności IP67, co zapewnia ochronę przed wodą i pyłem.
• Mogą pracować w szerokim zakresie temperatur od -40 st. C do +90 st. C, dzięki czemu są przystosowane do wieloletniej eksploatacji na zewnątrz.
• Ich parametry elektryczne pozwalają na pracę przy napięciu do 1500 V oraz przy prądach sięgających 45A i 53A dla przewodów o przekrojach 4 i 6 mm2.
• Dodatkowo zastosowanie styków wykonanych z miedzi ocynowanej zapewnia niską rezystancję połączenia, która wynosi poniżej 0,5 mΩ.

W praktyce oznacza to stabilne i bezpieczne połączenie elektryczne nawet w instalacjach o dużej mocy.

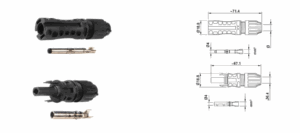

Z tego względu właśnie złącza PV MC4 należą obecnie do najbardziej rozpowszechnionych rozwiązań stosowanych w instalacjach fotowoltaicznych. W ofercie dostępne są warianty złączy męskich i żeńskich przeznaczonych do przewodów o przekrojach od 2,5 mm2 do 10 mm2, co pozwala dopasować komponenty do wymagań konkretnej instalacji.

Ważna jakość kabli i złączy

Doświadczenia z rynku pokazują, że prawidłowy dobór komponentów połączeniowych ma bezpośredni wpływ na trwałość i bezpieczeństwo instalacji PV. Dlatego projektanci i instalatorzy coraz częściej zwracają uwagę nie tylko na moduły czy falowniki, ale również na jakość kabli oraz złączy wykorzystywanych w instalacji.

Choć złącza są jednym z najmniejszych elementów systemu fotowoltaicznego, ich znaczenie dla prawidłowego funkcjonowania instalacji jest bardzo duże. Stosowanie sprawdzonych i powszechnie stosowanych rozwiązań pozwala ograniczyć ryzyko awarii oraz zapewnić stabilną pracę instalacji przez wiele lat.
