Tani i prosty DYI Solar Router. Projekt open source pozwala wykorzystać nadmiar energii z PV

Francuski inżynier André Buhart stworzył i udostępnił bezpłatnie projekt taniego rozwiązania do zarządzania nadprodukcją energii z domowej instalacji fotowoltaicznej.

Rosnąca liczba gospodarstw domowych z instalacjami fotowoltaicznymi zmaga się z problemem nadwyżek energii elektrycznej, które często trafiają do sieci, zamiast być zużywane na miejscu, co w dużej ilości przypadków prowadzi do strat ekonomicznych i dłuższego okresu zwrotu z inwestycji w domową instalację fotowoltaiczną.

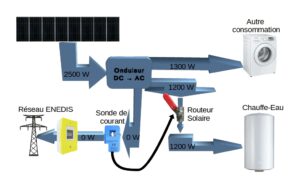

André Buhart, emerytowany inżynier z Francji, postanowił znaleźć na to rozwiązanie. Stworzył system o nazwie F1ATB, który w czasie rzeczywistym przekierowuje nadmiar energii do takich odbiorników jak bojlery, grzałki podłogowe czy pompy basenowe.

REKLAMA

Co ważne, jego projekt jest w pełni dostępny publicznie na zasadzie open-source. Dokumentacja pozwalająca na wykonanie rozwiązania krok po kroku, schematy oraz oprogramowanie dostępne są bezpłatnie na stronie autora. Buhart zadbał również o kompatybilność systemu z różnymi typami instalacji – zarówno jedno-, jak i trójfazowymi.

Modularna architektura i komunikacja po Wi-Fi

Router składa się z modułu pomiarowego (montowanego przy liczniku energii), części przetwarzającej dane (mikrokontroler ESP32) oraz modułów wykonawczych, które sterują urządzeniami. Dzięki komunikacji Wi-Fi, jednostki mogą być instalowane w dowolnej części domu, niezależnie od odległości od głównego licznika.

Mikrokontroler ESP32 jest mózgiem całego systemu, który odpowiada za pomiary napięcia i prądu, sterowanie przekaźnikami, udostępnianie danych przez Wi-Fi i integrację z innymi systemami. Bieżące dane w zakresie produkcji i zużycia energii elektrycznej są udostępniane poprzez interfejs www.

Co więcej, architektura pozwala na tworzenie konfiguracji wielorouterowych. Kilka mikrokontrolerów ESP32 może współdzielić dane pomiarowe i sterować niezależnymi urządzeniami w różnych częściach domu. F1ATB zapewnia elastyczność, obsługując osiem metod pomiaru mocy czynnej. Użytkownik może korzystać z czujników prądu typu UxI, liczników Linky z interfejsem TIC, modułów Shelly EM i Shelly 3EM, bramek Enphase Envoy-S Metered, bramek SmartGateways (np. w belgijskich instalacjach trójfazowych), a także danych z serwerów MQTT lub przesyłanych przez inne urządzenia ESP32.

Do sterowania odbiornikami wykorzystywane są triaki (rodzaj rezystora) lub przekaźniki SSR (Solid State Relay), w zależności od mocy i charakterystyki urządzenia. Dla większych obciążeń, takich jak podgrzewacze wody, rekomendowane są moduły o wyższych parametrach prądowych – z odpowiednio dobranym chłodzeniem.

REKLAMA

System ma pozwalać na precyzyjną regulację mocy, eliminując konieczność korzystania z zaworów mechanicznych czy czasowych harmonogramów. Użytkownik może dostosować charakter działania do własnych potrzeb oraz warunków sieciowych.

Projekt z potencjałem i niskim kosztem

Jak czytamy w PV Magazine, system F1ATB można zbudować za około 100 euro, a przy większym doświadczeniu nawet za mniej niż 30 euro.

Wokół projektu zainicjowanego przez francuskiego inżyniera zbudowała się duża społeczność – tysiące użytkowników na forach, YouTube i Facebooku dzielą się swoimi doświadczeniami i propozycjami udoskonaleń.

Projekt będzie stale rozwijany, ale wejście do produkcji przemysłowej – co wiązałoby się z przeprowadzeniem procesu certyfikacji – nie jest obecnie planowane.

Więcej informacji na temat projektu można znaleźć na dedykowanej stronie, obejmującej również sekcję komentarzy, w których odnaleźć można odpowiedzi samego autora: https://f1atb.fr/fr/realisation-dun-routeur-photovoltaique-multi-sources-multi-modes-et-modulaire/
