Integrator SunSpec dla falowników PV

Od jakiegoś czasu operatorzy OSD wymagają integratorów w przypadku instalacji z dwoma lub więcej falownikami.

Solwis Solar Integrator to kompletny, zabudowany zestaw dla instalacji fotowoltaicznych wypełniający wymogi OSD, pełniący funkcję „integratora” zgodnie z IRiESD, który steruje:

• falownikami, które nie są zgodne z protokołem SunSpec,
• instalacjami fotowoltaicznymi, które posiadają wiele falowników.

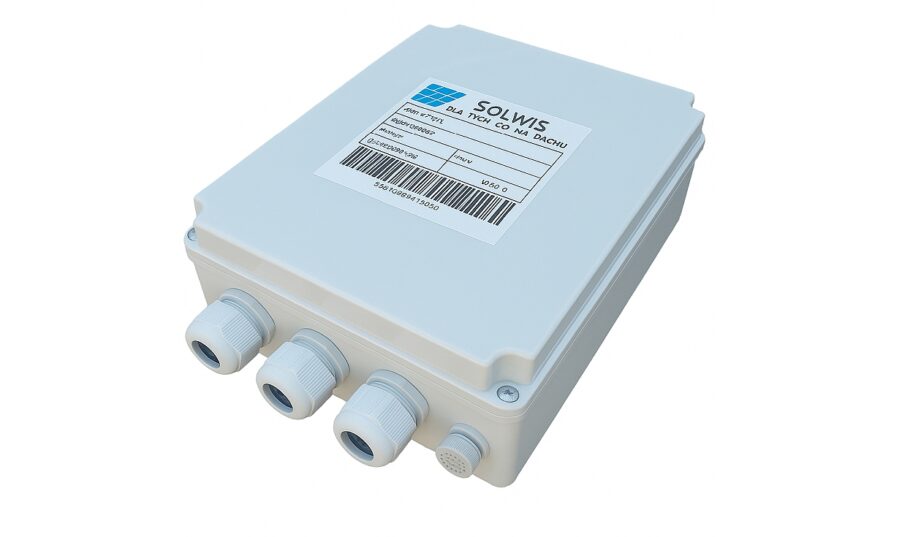

Solar Integrator od Solwis

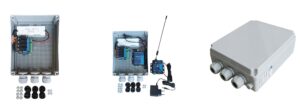

Nasze urządzenie to prefabrykowana rozdzielnica IP65 przygotowana na zasadzie „plug & play”, projektowana pod minimalizację zakresu pracy po stronie instalatora. Integrator nie wymaga żadnej konfiguracji – wystarczy podłączyć wg schematów z instrukcji.

Solar Integrator wypełnia wymogi IRiESD i jest przyjmowany przez wszystkich OSD.

Rozdzielnica bazuje na komponentach ogólnie dostępnych na rynku automatyki oraz mikrokomputerze Raspberry PI, pod który napisaliśmy oprogramowanie. Dzięki temu nie wchodzimy w ryzyka „problemów sprzętowych wieku dziecięcego”.

Solar Integrator to aktualnie najtańsze rozwiązanie na rynku (od 1400 zł netto) – jako jedyni dostarczamy kompletne rozwiązanie IP65, a nie sam aparat IP20.

Szczegóły i dokumentacja są dostępne na stronie produktu w naszym sklepie: www.solwis.pl/integrator

Sterowanie falownikami

Rozdziały 4.4, 4.5, 4.6 instrukcji: www.solwis.pl/integrator-instrukcja

1. Przez piny DRM – rozdział 4.4

Jest to prosty sposób sterowania przekaźnikowego „włącz/wyłącz” przez zwarcie dwóch pinów w złączu COM falownika.

Aktualny zbiór instrukcji sterowania przez DRM dla poszczególnych falowników (lista kompatybilności) dostępny jest na stronie: www.solwis.pl/integrator-drm

Listę tę cały czas aktualizujemy – brak falownika na liście nie oznacza, że nie da się go w ten sposób wysterować.

2. Przez styczniki – rozdział 4.5 instrukcji

W ten sposób wysterujemy każdy falownik bez żadnej konfiguracji.

https://sklep.solwis.pl/21-stycznik-rozlacznikowy-4xnc-63a.html

Jednocześnie jest to mniej wygodne niż przez DRM, ponieważ musimy fazy falownika przepuścić przez ten stycznik, którym dopiero steruje Integrator.

3. Przez RS485 – aktualnie tylko falowniki obsługujące SunSpec

Najrzadszy przypadek – głównie pod przyszłe instalacje, gdzie mamy dwa falowniki – jeden wspierający SunSpec a drugi nie.

4. Falowniki oddalone od siebie

Czyli takie, których nie możemy połączyć kablowo z integratorem – wtedy potrzebują dodatkowo przekaźnika bezprzewodowego:

https://sklep.solwis.pl/24-44-przekaznik-bezprzewodowy.html

Dane techniczne

• Zasilanie: 230V AC
• Klasa szczelności: IP65 (prefabrykowana rozdzielnica)
• Montaż: naścienny
• Wymiary: 280 x 195 x 95 [mm]

Zamówienia przez sklep internetowy:  www.solwis.pl/integrator

Wysyłka: standardowo następnego dnia roboczego po zaksięgowaniu płatności.

Infolinia: 721 685 133

Solwis – materiał sponsorowany
