Za mały wymiennik płytowy do pompy ciepła – jakie są skutki dla rachunków i sprężarki?

Wielu właścicieli domów decyduje się na montaż pompy ciepła, licząc na niskie rachunki i bezobsługowość. Czasami jednak, mimo inwestycji w drogie urządzenie, zużycie prądu jest znacznie wyższe niż w katalogu, a sprężarka pracuje głośno i często się wyłącza. Jeżeli Twoja pompa ciepła nie osiąga deklarowanej sprawności, problem często nie leży w samym urządzeniu, ale w źle dobranym osprzęcie. Za mały wymiennik płytowy do pompy ciepła to jeden z najczęstszych błędów instalacyjnych, który drastycznie obniża parametr COP i naraża na szwank serce układu – sprężarkę.

W tym artykule wyjaśnimy techniczne aspekty doboru wymiennika. Dowiesz się, dlaczego powierzchnia wymiany ma kluczowe znaczenie, jak obliczyć straty wynikające ze zbyt małego urządzenia i dlaczego „oszczędność” na wymienniku przy montażu to tak naprawdę ukryty kredyt, który spłacasz w comiesięcznych rachunkach za prąd. Przedstawimy też konkretne rekomendacje, jak dobrać wymiennik płytowy do pompy ciepła, aby instalacja działała stabilnie przez lata.

Jak działa wymiennik płytowy w układzie pompy ciepła?

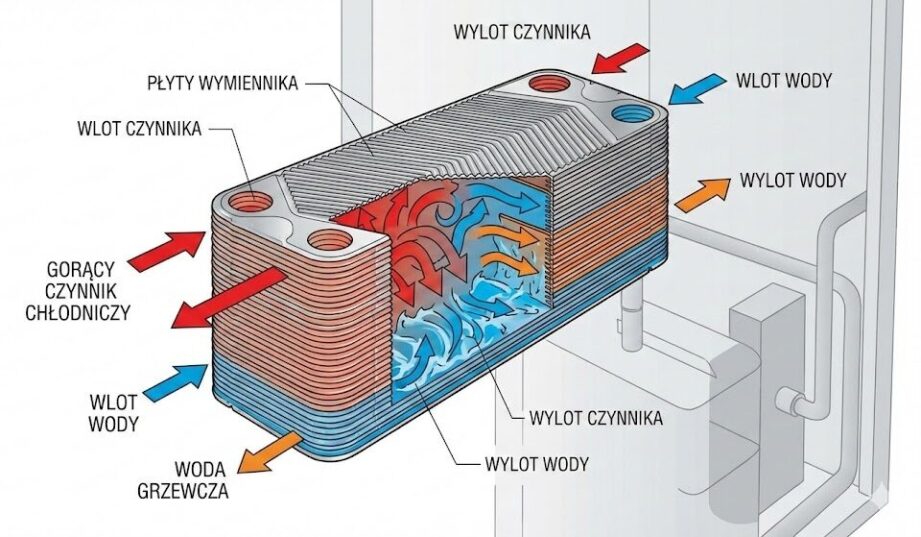

Wymiennik płytowy w układzie z pompą ciepła (np. w monobloku podłączonym do bufora) pełni rolę pośrednika w przekazywaniu energii cieplnej. Jego zadaniem jest transfer ciepła z czynnika chłodniczego lub glikolu (strona pierwotna) do wody w instalacji grzewczej (strona wtórna) bez mieszania się tych cieczy. Kluczowym parametrem jest tutaj powierzchnia wymiany płyt – im jest większa, tym efektywniej energia jest przekazywana przy mniejszej różnicy temperatur (niskie ΔT). Aby proces ten zachodził sprawnie, wymiennik do pompy ciepła musi być dobrany nie tylko pod kątem mocy nominalnej urządzenia (kW), ale przede wszystkim pod kątem temperatury pracy układu niskotemperaturowego.

Szeroką ofertę wymienników do pomp ciepła znajdziesz w sklepie Nordic Sklep.

Zasada jest prosta: pompy ciepła pracują na niskich temperaturach zasilania (np. 35-40 st. C). W takich warunkach mały wymiennik nie zdąży „oddać” ciepła wytworzonego przez pompę do instalacji. W efekcie czynnik po stronie pompy wraca do niej zbyt gorący, co sterownik odczytuje jako błąd lub konieczność wyłączenia, mimo że w domu jest zimno. Tabela parametrów technicznych dobrego wymiennika powinna zawierać nie tylko moc, ale też przepływ nominalny i spadki ciśnienia, które muszą być skorelowane z wydajnością pompy obiegowej. Zrozumienie tego, jak podłączyć wymiennik płytowy do pompy ciepła pod kątem hydraulicznym (przeciwprąd), jest równie istotne co jego wielkość.

W układzie pompy ciepła może być więcej niż 1 wymiennik

Zwracamy uwagę na ważny niuans, mianowicie – w niektórych układach pomp ciepła może występować więcej niż 1 wymiennik ciepła. Dlatego mówiąc o wymienniku do pompy ciepła należy bezwzględnie upewnić się o jakim urządzeniu mowa. Każdy układ musi posiadać skraplacz (czyli wymiennik freonowy), ale niektóre układy – w szczególności pomp monoblok, zalanych glikolem – może występować takżę dodatkowy wymiennik ciepła, zwykle płytowy – oddzielający obieg pompy ciepła od układu grzewczego budynku. Taki dodatkowy wymiennik oddzielający nie musi być jednak regułą przy pompach monoblok, co więcej, rozdzielenie układu wymiennikiem – może wystąpić także w układach bez stosowania glikolu, w tym w przypadku pomp typu split.

Ważne jest aby wiedzieć, o którym wymienniku mówimy, ponieważ pracują one z innymi mediami, wymagają innej specyfiki ciśnieniowej i zupełnie innego doboru.

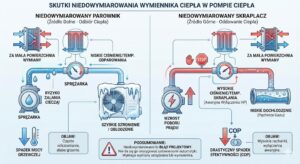

Co się dzieje, gdy wymiennik jest za mały? – skutki techniczne

Zastosowanie zbyt małego wymiennika, niezależnie czy mowa o skraplaczu czy o wymienniku oddzielającym – prowadzi do szeregu negatywnych zjawisk termodynamicznych. Podstawowym problemem jest wzrost różnicy temperatur (ΔT) między stroną zasilania a powrotu po stronie źródła ciepła. Skutkuje to koniecznością podniesienia temperatury skraplania czynnika chłodniczego, aby „przepchnąć” energię przez zbyt małą powierzchnię płyt. Dla pompy ciepła każda konieczność podniesienia temperatury skraplania o 1 st. C oznacza spadek efektywności (COP) o około 2-3 proc. Urządzenie zużywa więc więcej prądu, by dostarczyć tę samą ilość ciepła do budynku.

Kolejnym skutkiem jest tzw. dławienie przepływu ciepła. Pompa produkuje ciepło, którego wymiennik nie jest w stanie odebrać. Sterownik pompy reaguje na gwałtowny wzrost temperatury na wyjściu z urządzenia i wyłącza sprężarkę (uznając, że cykl grzewczy został zakończony), podczas gdy instalacja w domu jest wciąż niedogrzana. Po chwili temperatura spada i pompa startuje ponownie. Proces ten nazywamy taktowaniem (short cycling). Jeśli zastanawiasz się, jak dobrać wymiennik płytowy do pompy ciepła, pamiętaj: przewymiarowanie wymiennika jest technicznie korzystne, natomiast niedowymiarowanie jest błędem krytycznym prowadzącym do degradacji parametrów pracy całego układu.

Wpływ na rachunki – jak policzyć straty energetyczne?

Ekonomiczne skutki montażu za małego wymiennika są często bagatelizowane, a mogą być ogromne. Aby to zobrazować, posłużmy się uproszczonym algorytmem. Załóżmy, że Twój dom potrzebuje 12 000 kWh energii cieplnej rocznie.

• Scenariusz A (Prawidłowy wymiennik): Pompa pracuje z oczekiwanym SCOP (sezonowa efektywność) na poziomie 4.0. Zużycie prądu wynosi: 12 000 / 4.0 = 3 000 kWh.
• Scenariusz B (Za mały wymiennik): Ze względu na konieczność pracy na wyższym parametrze, SCOP spada do 3,0 (co jest realnym scenariuszem przy „zdławionym„ odbiorze ciepła). Zużycie prądu wynosi: 12 000 / 3,0 = 4 000 kWh.

Różnica to aż 1000 kWh rocznie. Przyjmując średnią cenę prądu (wraz z dystrybucją) na poziomie ok. 1,15 zł (dane szacunkowe na 2024/25), tracisz rocznie 1150 zł. W skali 10 lat eksploatacji jest to ponad 11 000 zł „wyrzucone w błoto” – kwota ta wielokrotnie przewyższa koszt zakupu większego, odpowiedniego wymiennika Nordic Tec. Do tego należy doliczyć szybsze zużycie podzespołów, co generuje koszty serwisowe. Matematyka jest nieubłagana: oszczędność 200-300 zł na etapie zakupu wymiennika generuje tysiące złotych strat w eksploatacji.

Jak niedowymiarowanie wpływa na sprężarkę? – mechanika i objawy

Sprężarka to najdroższy element pompy ciepła, a za mały wymiennik jest dla niej zabójczy. Głównym mechanizmem niszczącym jest wspomniane wcześniej taktowanie. Sprężarki typu scroll lub rotacyjne, stosowane w pompach ciepła, są zaprojektowane do pracy ciągłej. Każdy start wiąże się z ogromnym obciążeniem mechanicznym i poborem prądu rozruchowego, a także z chwilowym brakiem optymalnego smarowania, zanim olej rozprowadzi się po układzie. Jeśli wymiennik nie odbiera ciepła, pompa włącza się i wyłącza kilkadziesiąt razy na dobę zamiast kilku. Skraca to żywotność urządzenia z 15-20 lat do zaledwie kilku sezonów.

Innym objawem jest praca na granicznych parametrach ciśnienia (wysokie ciśnienie skraplania – High Pressure Error). Może to prowadzić do przegrzewania uzwojeń silnika sprężarki oraz degradacji oleju chłodniczego, który traci swoje właściwości smarne. Jak zdiagnozować problem? Jeśli Twoja pompa ciepła często wchodzi w tryb „defrost” (odszraniania) mimo dodatnich temperatur, lub słyszysz, że pracuje bardzo głośno i krótko, a rury za wymiennikiem są znacznie chłodniejsze niż te przed nim – to sygnał alarmowy. Właściwa wiedza o tym, jak dobrać wymiennik płytowy do pompy ciepła, pozwala uniknąć awarii, której koszt naprawy często wynosi 50-70 proc. wartości nowej pompy.

Rozwiązania i rekomendacje modernizacyjne

Jeśli zdiagnozowałeś u siebie problem za małego wymiennika, najlepszym i najczęściej jedynym skutecznym rozwiązaniem jest jego wymiana na model o większej powierzchni płyt. W przypadku pomp ciepła przyjmuje się przelicznik powierzchni wymiany, który powinien wynosić min. 0,25-0,3 m² na każdy 1 kW mocy grzewczej pompy (dla układów niskotemperaturowych). Modernizacja powinna obejmować nie tylko samą wymianę elementu, ale też weryfikację średnic rur – jak podłączyć wymiennik płytowy do pompy ciepła, to także kwestia unikania „wąskich gardeł” hydraulicznych. Rury o zbyt małym przekroju (np. DN20 przy pompie 9 kW) również będą dławić przepływ.

Oprócz wymiany wymiennika warto zainwestować w skuteczny filtr magnetyczny przed wymiennikiem, aby nie dopuścić do zamulenia nowego urządzenia (co z czasem zmniejszyłoby jego efektywną powierzchnię). W niektórych przypadkach konieczna może być też wymiana pompy obiegowej na mocniejszą, aby zapewnić odpowiedni przepływ turbulentny przez nowy, większy wymiennik. Koszt modernizacji (zakup wymiennika + robocizna) zazwyczaj zwraca się w ciągu 2-3 sezonów grzewczych dzięki niższym rachunkom za prąd i uniknięciu awarii sprężarki. To inwestycja o wysokim wskaźniku ROI.

Rekomendowane produkty

W ofercie Nordic-sklep.pl znajdziesz wymienniki dedykowane do pracy z pompami ciepła, w które charakteryzują się dużą powierzchnią wymiany przy zachowaniu kompaktowych rozmiarów. Oto nasze typy, w zakresie oddzielania pomp ciepła od układów grzewczych (tj. układy ciecz-ciecz)

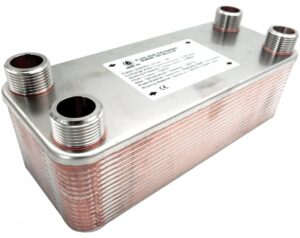

1. Seria Nordic Tec Ba-32 (np. Ba-32-50, Ba-32-60): Idealne do mniejszych pomp ciepła i układów hybrydowych. Model 50- lub 60-płytowy zapewnia doskonałą powierzchnię wymiany dla monobloków o mocy 5-7 kW, gwarantując stabilną pracę.

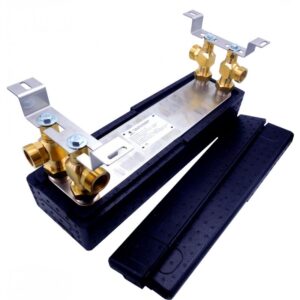

Seria Nordic Tec Ba-60 (np. Ba-60-40, Ba-60-50): To „waga ciężka” przeznaczona do wydajnych pomp ciepła (8-12 kW). Seria ta posiada powiększony przepływ i dużą powierzchnię płyty, co minimalizuje opory przepływu.

Pamiętaj, aby przy wyborze kierować się powierzchnią wymiany (podaną w m²) a nie tylko liczbą płyt!

W ofercie marki Nordic Tec są dostępne również wymienniki ciepła freonowe, które mogą pracować z mediami wysokociśnieniowymi – mianowicie w charakterze skraplacza pompy ciepła.

FAQ – Najczęściej zadawane pytania

Jaki wymiennik do pompy ciepła 9 kW? Zalecamy wymiennik o powierzchni płyt min. 2,2 – 2,5 m². Model z serii Nordic Tec Ba-60-50 lub Ba-60-60 będzie optymalnym wyborem, zapewniającym wysoki COP.

Czy za duży wymiennik może zaszkodzić pompie ciepła? Nie, w przypadku pomp ciepła przewymiarowanie jest korzystne. Zwiększa sprawność przekazywania ciepła i obniża temperaturę skraplania. Jedynym minusem jest nieco wyższa cena zakupu i większy gabaryt.

Jakie są objawy zabrudzonego wymiennika płytowego? Spadek wydajności grzewczej, głośniejsza praca pompy obiegowej, częste taktowanie pompy ciepła oraz zauważalny wzrost różnicy temperatur między zasilaniem a powrotem.

Czym izolować wymiennik płytowy? Najlepiej użyć dedykowanej izolacji termicznej (otuliny) z pianki poliuretanowej lub EPP, dostępnej w zestawie z wymiennikami Nordic Tec. Zapobiega to stratom ciepła do kotłowni.

Czy wymiennik płytowy trzeba czyścić? Tak, zaleca się okresowe płukanie chemiczne co kilka lat lub w przypadku spadku wydajności. Montaż filtra magnetycznego znacznie wydłuża czas między czyszczeniami.

Jak podłączyć wymiennik – współprądowo czy przeciwprądowo? Prawie zawsze przeciwprądowo. Zapewnia to największą efektywność wymiany ciepła. Podłączenie współprądowe może obniżyć moc wymiennika nawet o 30-40 proc. – chyba, że mamy do czynienia ze specjalnym typem wymiennika ciepła, który przeznaczony jest do takiego podłączenia.

Podsumowanie

Dobór odpowiedniego wymiennika płytowego do pompy ciepła to decyzja, która rzutuje na sprawność całej instalacji przez długie lata. Oszczędność rzędu kilkuset złotych przy zakupie za małego modelu jest pozorna i szybko zamienia się w wysokie rachunki oraz ryzyko kosztownych awarii sprężarki. Pamiętaj, aby dobierać wymiennik w oparciu o powierzchnię wymiany (przelicznik m²/kW), dbać o odpowiednie przepływy i zawsze montować urządzenie w układzie przeciwprądowym. Jeśli masz wątpliwości, jak dobrać wymiennik płytowy do pompy ciepła, skonsultuj się z obsługą techniczną sklepu Nordic-sklep.pl.
