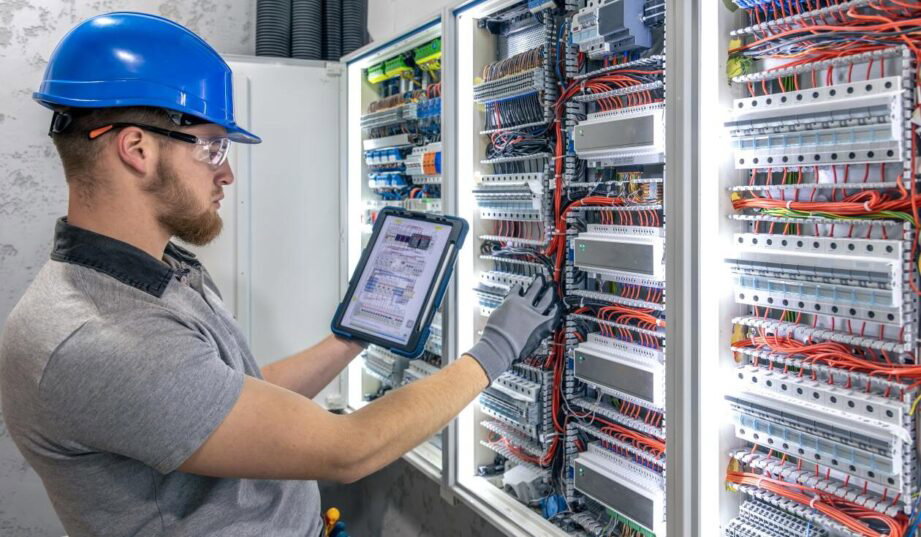

Nowoczesne rozdzielnice elektryczne – fundament niezawodnych instalacji przemysłowych

Kiedy instalacja elektryczna przestaje działać, zatrzymuje się nie tylko maszyna. Zatrzymuje się produkcja, harmonogram i nierzadko cały ciąg dostaw. Rozdzielnica elektryczna przez lata traktowana była jako element techniczny drugiego planu, schowany za blachą i zamknięty na klucz. W realiach przemysłu 4.0, gdzie zakłady produkcyjne, centra logistyczne i inteligentne budynki wymagają ciągłości zasilania, precyzyjnego pomiaru energii i zdolności do szybkiej diagnostyki, jej rola zasadniczo się zmienia. Nowoczesna rozdzielnia elektryczna to centrum integracji zasilania, automatyki i komunikacji z systemami nadrzędnymi. Dobór komponentów, wykonanie i dostępność serwisowa decydują o tym, czy instalacja spełni swoją funkcję przez dekady, czy stanie się źródłem kosztownych przestojów.

Rozdzielnica elektryczna jako punkt integracji systemów – co to oznacza w praktyce

Klasyczna rozdzielnica elektryczna chroniła obwody i rozdzielała zasilanie. Nowoczesna instalacja przemysłowa wymaga od niej znacznie więcej: integracji sterowników PLC, modułów komunikacyjnych, analizatorów jakości energii i układów redundancji. W efekcie rozdzielnica staje się węzłem, przez który przepływają nie tylko kilowaty, ale też dane pozwalające na predykcyjne zarządzanie infrastrukturą.

Projekt rozdzielnicy musi uwzględniać architekturę komunikacyjną: obsługiwane protokoły (Modbus RTU/TCP, Profinet, Ethernet/IP, BACnet), miejsca na moduły I/O, panele HMI i układy zasilania rezerwowego. W obiektach zasilanych z sieci średniego napięcia (SN 15 kV lub 20 kV) rozdzielnica nN jest też pierwszym elementem po transformatorze, co oznacza, że zdolność zwarciowa zainstalowanej aparatury musi odpowiadać rzeczywistej impedancji układu. Niedoszacowanie Icu (znamionowej zdolności wyłączalnej) to jeden z najczęstszych błędów projektowych, który ujawnia się dopiero przy pierwszym poważnym zwarciu.

Poniższa tabela zestawia typowe prądy zwarciowe dla różnych typów obiektów oraz minimalne wymagania dotyczące zdolności łączeniowej aparatury:

Dane orientacyjne. Rzeczywisty prąd zwarciowy należy wyliczyć na podstawie impedancji sieci zasilającej, danych transformatora (Ucc%, Sn) i długości tras kablowych. Wartości Icu muszą być potwierdzone obliczeniami zwarciowymi zgodnie z normą PN-EN 60909.

Dostępność odpowiednich komponentów od jednego dostawcy skraca czas realizacji i eliminuje ryzyko problemów ze zgodnością. Grodno (grodno.pl) jako hurtownia elektryczna oferuje kompletną aparaturę do budowy rozdzielnic: od szyn zbiorczych i wyłączników mocy, przez aparaturę modułową i sterowniki, po obudowy i systemy monitoringu. Wykonawcy realizujący projekty zarówno przy instalacjach elektrycznych w Poznaniu, jak i przy instalacjach elektrycznych w Gdańsku mogą kompletować materiały z jednego źródła, z gwarancją dostępności magazynowej i wsparciem technicznym.

Rodzaje rozdzielnic i obudów – parametry IP, IK i dobór do środowiska pracy

Dobór rozdzielnicy elektrycznej zaczyna się od określenia środowiska pracy i wymagań dotyczących stopnia ochrony. Stopień ochrony IP (Ingress Protection) określony normą PN-EN 60529 składa się z dwóch cyfr: pierwsza oznacza ochronę przed ciałami stałymi, druga przed wodą. Stopień odporności mechanicznej IK (Impact Protection) normowany jest przez PN-EN 62262 i informuje o energii uderzenia, którą obudowa wytrzyma bez utraty właściwości ochronnych.

Poniższa tabela zestawia najpopularniejsze klasy ochrony stosowane w rozdzielnicach elektrycznych:

W ofercie Grodno dostępna jest seria PanelSeT od Schneider Electric, obejmująca obudowy wolnostojące, naścienne i z tworzyw sztucznych.

Poniżej zestawienie parametrów technicznych poszczególnych serii:

Rozdzielnica natynkowa montowana jest na powierzchni ściany bez ingerencji w jej strukturę i jest preferowanym rozwiązaniem w istniejących obiektach przemysłowych, gdzie kucie bruzd jest niemożliwe lub nieuzasadnione ekonomicznie. Minimalny stopień ochrony dla pomieszczeń przemysłowych to IP54, a dla instalacji zewnętrznych i narażonych na intensywne mycie IP65 lub IP66. Skrzynka elektryczna zewnętrzna musi dodatkowo spełniać wymagania odporności termicznej w zakresie co najmniej od -25 st. C do +55 st. C, by zapewnić poprawną pracę aparatury przy zmiennych warunkach atmosferycznych.

Aparatura modułowa i selektywność zabezpieczeń – dane techniczne kluczowe dla projektu

O niezawodności rozdzielnicy elektrycznej decyduje jakość zainstalowanej aparatury i poprawność doboru jej parametrów. Kluczowe wielkości przy doborze wyłączników nadprądowych to: prąd znamionowy (In), charakterystyka wyzwalacza (B, C, D), znamionowa zdolność wyłączalna (Icu) oraz zdolność wyłączalna w warunkach eksploatacyjnych (Ics). Norma PN-EN 60898-1 dla aparatury modułowej i PN-EN 60947-2 dla wyłączników kompaktowych definiują minimalne wymagania dla poszczególnych kategorii.

Selektywność zabezpieczeń oznacza, że przy zwarciu w obwodzie odbiorczym wyłącza się tylko bezpośrednio chroniący go wyłącznik, a aparatura nadrzędna pozostaje zamknięta. Osiągnięcie pełnej selektywności wymaga, by Icu wyłącznika nadrzędnego był co najmniej trzykrotnie wyższy niż wyłącznika podrzędnego, lub by zastosować selektywność energetyczną (kaskadową) potwierdzoną tablicami koordynacyjnymi producenta. W praktyce selektywność kaskadowa pozwala na stosowanie aparatury o niższej Icu w obwodach wtórnych, pod warunkiem że wyłącznik nadrzędny ma wystarczająco szybki czas zadziałania.

Równie istotny jest dobór ograniczników przepięć (SPD) zgodnie z PN-EN 61643-11. W instalacjach przemysłowych stosuje się zabezpieczenia klasy I (Typ 1, Iimp do 25 kA, 10/350 µs) przy wejściu do rozdzielnicy głównej, klasy II (Typ 2, In do 20 kA, 8/20 µs) w rozdzielnicach piętrowych i podrozdzielnicach oraz klasy III (Typ 3) bezpośrednio przy wrażliwych urządzeniach. Brak właściwej ochrony przepięciowej jest jedną z najczęstszych przyczyn uszkodzeń sterowników PLC, falowników i aparatury pomiarowej.

Analizatory parametrów sieci i liczniki energii elektrycznej montowane w rozdzielnicy pozwalają na bieżący pomiar: napięcia fazowego i międzyfazowego (U, V), prądu w każdej fazie (A), mocy czynnej (kW), biernej (kVAr) i pozornej (kVA), współczynnika mocy (cos φ) oraz współczynnika THD (Total Harmonic Distortion). W obiektach przemysłowych wartość THD powyżej 5% dla napięcia i 8% dla prądu sygnalizuje problemy z harmonicznymi, które mogą powodować przegrzewanie kabli i transformatorów oraz błędy aparatury pomiarowej.

Kable elektryczne i przewody w instalacjach rozdzielnicowych – przekroje, normy i dopuszczalne obciążenia

Instalacje elektryczne to spójny system, w którym jakość każdego ogniwa wpływa na niezawodność całości. Dobór kabli elektrycznych do obwodów wychodzących z rozdzielnicy wymaga uwzględnienia: dopuszczalnego obciążenia prądowego (zależnego od przekroju żyły, materiału izolacji i sposobu prowadzenia), dopuszczalnego spadku napięcia (norma PN-EN 60364-5-52 zaleca nie więcej niż 3% dla obwodów odbiorczych i 5% łącznie dla całej instalacji), odporności na warunki środowiskowe oraz wymagań dotyczących zachowania funkcji w warunkach pożaru (kable ognioodporne serii E30/E90 w instalacjach bezpieczeństwa).

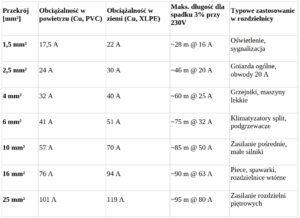

Poniższa tabela zestawia orientacyjne obciążalności prądowe dla kabli miedzianych w typowych warunkach instalacyjnych (temperatura otoczenia 30°C, pojedynczy kabel w powietrzu lub w ziemi), zgodnie z PN-EN 60364-5-52:

Zasilanie rozdzielni piętrowych

Wartości tabelaryczne należy korygować współczynnikami redukcyjnymi przy grupowaniu kabli (wiązki, drabinki kablowe), wyższej temperaturze otoczenia lub prowadzeniu w rurach. Dla temperatury otoczenia 40 st. C współczynnik korekcyjny dla izolacji PVC wynosi 0,87, dla temperatury 50 st. C wynosi 0,71. Grodno jako hurtownia elektryczna online oferuje kable elektryczne i przewody elektryczne w szerokim asortymencie przekrojów i typów izolacji, z możliwością cięcia na wymiar i kompletacji pod projekt.

Szczególnym przypadkiem są przewody elektryczne stosowane w obwodach zasilania klimatyzatorów split i urządzeń wentylacji mechanicznej. Urządzenia te generują prądy rozruchowe nawet 5-7-krotnie wyższe od znamionowych, co wymaga doboru zabezpieczeń z charakterystyką D lub stosowania wyłączników silnikowych z odpowiednią nastawą prądu wyzwalania. Kabel zasilający klimatyzator o mocy 5 kW (ok. 8 A przy 3×400V) powinien mieć przekrój co najmniej 2,5 mm², przy czym długość trasy i sposób prowadzenia mogą wymagać zwiększenia do 4 mm².

Rozdzielnice elektryczne a integracja z HVAC, fotowoltaiką i automatyką budynkową

Nowoczesny obiekt komercyjny lub przemysłowy to sieć wzajemnie powiązanych instalacji. Rozdzielnica elektryczna stanowi punkt, przez który przepływa zasilanie do systemów HVAC (w tym wentylacji mechanicznej i klimatyzatorów split), pomp ciepła, ładowarek EV i instalacji fotowoltaicznych. Brak spójnej koncepcji zasilania tych systemów prowadzi do przeciążeń, zakłóceń harmonicznych i problemów z jakością energii.

W obiektach wyposażonych w instalacje PV rozdzielnica musi być przygotowana na dwukierunkowy przepływ energii. Falownik fotowoltaiczny podłączany jest zazwyczaj za licznikiem dwukierunkowym, a w przypadku instalacji z magazynem energii konieczne jest zainstalowanie układu synchronizacji fazowej i zabezpieczenia przed pracą wyspową (funkcja antywyspowa, wymagana przez PN-EN 62116 i warunki przyłączenia operatora sieci dystrybucyjnej). Rozdzielnica musi też uwzględniać prądy pojemnościowe generowane przez długie ciągi kabli fotowoltaicznych, które mogą fałszować pomiary prądu różnicowoprądowego i powodować fałszywe wyzwalania wyłączników RCD typu AC. W instalacjach PV wymagane są wyłączniki RCD typu B (czułe na prąd stały pulsujący i sinusoidalny), co jest obowiązkiem normatywnym zgodnie z PN-EN 60364-7-712.

Grodno (grodno.pl) jako hurtownia fotowoltaiczna i hurtownia elektryczna łączy kompetencje w zakresie elektrotechniki i OZE, co pozwala na kompleksowe wsparcie projektów integrujących zasilanie sieciowe z produkcją własną. W ofercie dostępne są zarówno hurtownia paneli fotowoltaicznych, falowniki i magazyny energii, jak i kompletna aparatura do budowy rozdzielnic dostosowanych do pracy z instalacjami PV.

Grodno jako partner przy realizacji projektów rozdzielnicowych i instalacji elektrycznych

Rola dystrybutora elektrotechniki w projektach rozdzielnicowych nie ogranicza się do dostarczenia towaru z magazynu. Wykonawcy realizujący projekty dla przemysłu, infrastruktury komunalnej lub obiektów komercyjnych oczekują partnera rozumiejącego wymagania techniczne, normy i potrafiącego doradzić rozwiązanie dopasowane do konkretnego obiektu.

Grodno (grodno.pl) jako hurtownia sprzętu elektrycznego i hurtownia elektroenergetyczna oferuje: dostęp do szerokiego asortymentu aparatury modułowej i przemysłowej, obudów i rozdzielnic, okablowania, osprzętu elektroinstalacyjnego i systemów automatyki. Wsparcie techniczne inżynierów Grodno obejmuje pomoc w doborze komponentów, analizę schematów, konsultacje w zakresie zgodności z normami, prefabrykację szaf sterowniczych i diagnostykę jakości energii. Sieć ponad 90 oddziałów w Polsce zapewnia dostęp do artykułów elektrycznych przez oddziały stacjonarne i przez hurtownię elektryczną online, co przekłada się na ciągłość dostaw przy projektach wieloetapowych realizowanych w różnych lokalizacjach.

Warto podkreślić, że w ofercie Grodno znajdują się zarówno artykuły elektryczne codziennego użytku, jak i specjalistyczne komponenty do infrastruktury krytycznej: od skrzynki elektrycznej zewnętrznej przy obwodzie oświetlenia zewnętrznego, przez wyłączniki mocy ACB do 5000 A do rozdzielnicy głównej, aż po kable elektryczne i osprzęt elektroinstalacyjny dla instalacji elektrycznych w budynkach każdego typu.

Podsumowanie

Nowoczesna rozdzielnica elektryczna to fundament bezpieczeństwa i ciągłości pracy każdego obiektu przemysłowego, komercyjnego i budynkowego. Jej prawidłowy dobór oznacza uwzględnienie rzeczywistego prądu zwarciowego, właściwego stopnia ochrony IP i IK, selektywności zabezpieczeń, wymagań pomiarowych i komunikacyjnych oraz zdolności do integracji z fotowoltaiką, HVAC i automatyką. Podejście systemowe, oparte na analizie rzeczywistych potrzeb obiektu i wsparciu doświadczonego dystrybutora, jest inwestycją, która zwraca się w stabilności, bezpieczeństwie i niższych kosztach eksploatacyjnych.

Grodno – materiał sponsorowany
