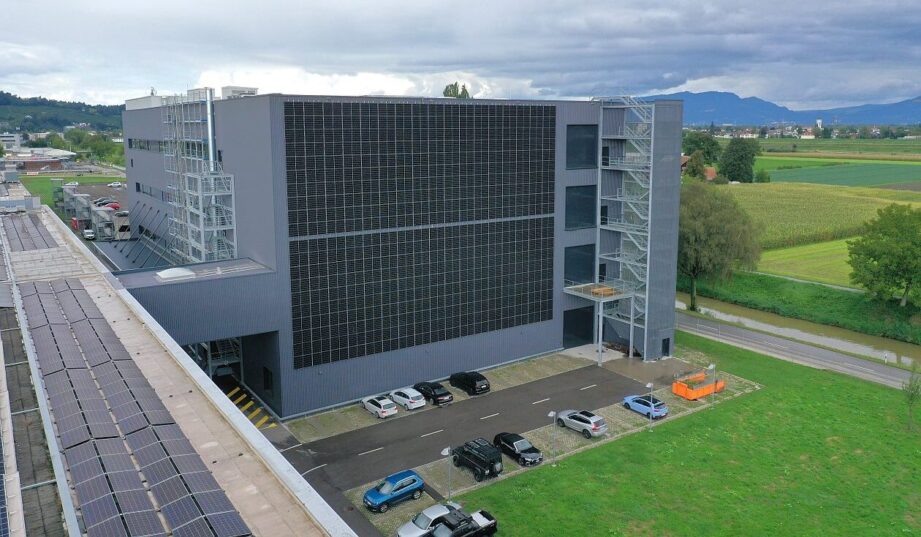

Wykorzystanie potencjału pionowych instalacji fasadowych

Chociaż dachy pozostają głównym miejscem instalacji paneli fotowoltaicznych, pionowe fasady oferują znaczny, niewykorzystany potencjał – zwłaszcza w przypadku budynków przemysłowych i komercyjnych o ograniczonej powierzchni dachowej. Systemy montowane na fasadach mogą zwiększyć efektywność energetyczną budynków, przyczynić się do spełnienia norm certyfikacyjnych i poprawić wskaźniki zrównoważonego rozwoju.

Fotowoltaika montowana na elewacji w praktyce: Perspektywy techniczne, architektoniczne i ekonomiczne dotyczące pionowych systemów fotowoltaicznych

Konstrukcje fasadowe w budynkach komercyjnych i przemysłowych znacznie się od siebie różnią. Niezawodne systemy montażowe muszą zatem uwzględniać różne podłoża i właściwości termiczne. Jeden z wiodących światowych producentów systemów montażowych, firma K2 Systems, wdrożyła rozwiązanie K2 Wall PV, które zapewnia integralność strukturalną, wydajność instalacji i estetyczną integrację pionowych systemów fotowoltaicznych, a jednocześnie wspiera ich długoterminową energooszczędną eksploatację.

Systemy montażowe dla kluczowych typów fasad

W idealnym przypadku systemy montażowe są kompatybilne z najpopularniejszymi typami konstrukcji fasadowych stosowanych w architekturze komercyjnej i przemysłowej:

1. Płyty warstwowe

Te systemy ścienne składają się z zewnętrznej i wewnętrznej warstwy blachy oraz izolacyjnego rdzenia (zazwyczaj z wełny mineralnej lub PUR/PIR). Na przykład system K2 WallPV wykorzystuje wkręty samogwintujące do mocowania aluminiowych szyn bezpośrednio do paneli warstwowych, zapewniając niezawodną i wydajną metodę montażu. System został zaprojektowany tak, aby zachować integralność strukturalną panelu, gwarantując, że mocowanie nie narusza rdzenia izolacyjnego ani nie prowadzi do deformacji zewnętrznej powłoki.

2. Ściany betonowe

W przypadku fasad z betonu firma K2 Systems oferuje szynę fasadową z wysokowytrzymałymi wkrętami do betonu, które zapewniają niezawodne mocowanie szyn podkonstrukcji. Nadają się one zarówno do powierzchni betonowych wylewanych na miejscu, jak i prefabrykowanych.

3. Izolowane ściany betonowe

Podczas pracy z izolowanymi fasadami betonowymi należy zwrócić szczególną uwagę na grubość i rodzaj warstwy izolacyjnej. Rozwiązanie firmy K2 obejmuje przedłużone elementy mocujące, które łączą warstwę izolacyjną, oraz specjalnie opracowaną szynę PerfoRail, która minimalizuje mostki termiczne, jednocześnie zwiększając stabilność konstrukcji.

Integracja architektoniczna i walory estetyczne

Z architektonicznego punktu widzenia pionowe instalacje fotowoltaiczne przyczyniają się do stworzenia nowoczesnego i funkcjonalnego wzornictwa. Panele fotowoltaiczne montowane na fasadach budynków zapewniają estetyczny, nowoczesny wygląd i mogą być kreatywnie zintegrowane z budynkiem, aby podkreślić jego tożsamość wizualną. Dzięki symetrii, modułowości i inteligentnym rozwiązaniom ramowym fasady fotowoltaiczne mogą pięknie komponować się z innymi elementami architektonicznymi – jest to zaleta, którą obecnie wielu architektów docenia w nowych budynkach komercyjnych i przemysłowych.

Jako jeden z wiodących światowych producentów i dostawców systemów montażowych do instalacji fotowoltaicznych, firma K2 Systems, założona w 2004 roku, oferuje również wsparcie w zakresie planowania układu instalacji, pomagając klientom w płynnej integracji systemu z elewacją budynku, zapewniając spójność wizualną bez utraty funkcjonalności.

Kwestie techniczne: wydajność i precyzja

Instalowanie modułów fotowoltaicznych na elewacjach wiąże się z wyjątkowymi wyzwaniami, które wymagają specjalistycznej wiedzy i precyzji. Na przykład:

• Przenoszenie obciążeń: W przypadku płyt warstwowych niezwykle ważne jest, aby nie naruszyć połączenia między warstwami metalowymi a rdzeniem izolacyjnym. Nieprawidłowe mocowanie może prowadzić do problemów konstrukcyjnych lub długotrwałego pogorszenia właściwości płyt. Rozwiązania firmy K2 Systems zapewniają bezpieczne przenoszenie obciążeń bez uszkadzania struktury warstwowej.

• Mostki termiczne i zarządzanie wilgocią: W przypadku izolowanych fasad betonowych należy koniecznie wziąć pod uwagę sposób, w jaki systemy montażowe przebijają warstwę izolacyjną. Nieprawidłowe postępowanie może prowadzić do powstania mostków termicznych lub przedostawania się wilgoci. Perforowana konstrukcja szyn i metoda mocowania firmy K2 zostały specjalnie zaprojektowane w celu utrzymania wydajności izolacji budynku przy jednoczesnym zapewnieniu solidnego mocowania.

• Weryfikacja strukturalna: Firma K2 Systems zapewnia weryfikację strukturalną systemu montażowego, w tym modułów fotowoltaicznych, jednak ocena strukturalna samej fasady budynku pozostaje w gestii właściciela budynku lub inżyniera projektu.

Korzyści gospodarcze i energetyczne: wykorzystanie potencjału pionowego

Oprócz kwestii technicznych i estetycznych, systemy fotowoltaiczne montowane na fasadach oferują atrakcyjne korzyści ekonomiczne. W środowisku miejskim oraz w budynkach o ograniczonej lub zacienionej powierzchni dachowej pionowe panele fotowoltaiczne mogą w znaczący sposób przyczynić się do zwiększenia wydajności energetycznej i samowystarczalności energetycznej. Fasady skierowane na wschód, zachód, a nawet północ mogą generować cenną energię elektryczną – zwłaszcza w połączeniu z wysokowydajnymi modułami fotowoltaicznymi i zoptymalizowanymi systemami falowników (patrz tabela 1).

Dodanie fotowoltaiki montowanej na elewacji poprawia również klasyfikację energetyczną budynku, zwiększa wskaźniki zrównoważonego rozwoju i pomaga spełnić coraz bardziej rygorystyczne normy energetyczne dla budynków oraz standardy certyfikacyjne, takie jak DGNB (w Niemczech), LEED (w Stanach Zjednoczonych) lub BREEAM (międzynarodowe)

Perspektywy: w dążeniu do budynków o dodatnim bilansie energetycznym

Systemy fotowoltaiczne montowane na elewacjach stają się coraz bardziej popularne w związku z zaostrzaniem przepisów dotyczących energii oraz ograniczoną przestrzenią dachową w miastach. Łącząc niezawodność techniczną, wymierny wkład energetyczny i przemyślaną integrację architektoniczną, pionowe rozwiązania fotowoltaiczne stanowią praktyczny sposób na poprawę wydajności budynków.

Skontaktuj się z nami, aby uzyskać bezpłatną konsultację i otrzymać

• dodatkowe informacje,
• szczegółową dokumentację,
• wsparcie w zakresie planowania układu

lub odwiedź k2-systems.com/pl

Osobą kontaktową w Polsce jest Dariusz Borowiec, Area Sales Manager

d.borowiec@k2-systems.com
+48 666 899 159

Linia produktów Wall PV firmy K2 Systems stanowi wszechstronny system integracji fotowoltaiki z nowoczesnymi fasadami, wspierając zrównoważoną architekturę bez uszczerbku dla projektu lub funkcjonalności.

Chcesz zobaczyć, jak montuje się skalowalny system modułowy na fasadach? Obejrzyj film, aby poznać wszystkie szczegóły!

O K2 Systems
K2 Systems GmbH jest jednym z wiodących światowych producentów systemów montażowych do instalacji fotowoltaicznych z dwudziestoletnim doświadczeniem. Założona w 2004 roku firma z siedzibą w Renningen koło Stuttgartu oferuje uniwersalne komponenty do dachów płaskich i spadzistych, które są łatwe w montażu, trwałe i bezpieczne. W portfolio firmy znajdują się również systemy montażowe do fasad, montażu naziemnego i wiat garażowych. Usługi cyfrowe, takie jak oprogramowanie do planowania K2 Base, wspierają ten proces, sprawiając, że projekty fotowoltaiczne są szybsze i łatwiejsze.

K2 Systems prowadzi działalność w Niemczech, produkuje głównie w Europie i koncentruje się na strategii zrównoważonego pozyskiwania surowców. Systemy fotowoltaiczne z podkonstrukcjami K2 są używane w ponad 130 krajach i generują około 124 GWh dziennie. Sercem strategii firmy jest opracowywanie łatwych w montażu systemów montażowych, które są precyzyjnie dostosowane do potrzeb klientów. Zatrudniając około 500 pracowników w dziesięciu lokalizacjach na całym świecie i ściśle współpracując z międzynarodowymi partnerami, firma dąży do realizacji wizji globalnego wytwarzania energii elektrycznej z energii słonecznej. W ten sposób K2 Systems napędza transformację energetyczną.
